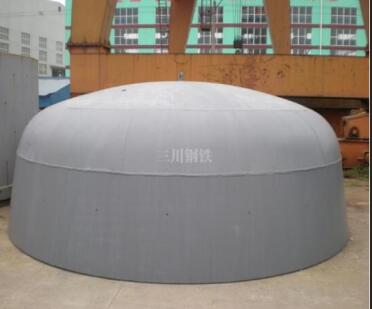

120吨转炉下段

  • 产品概述
  • 性能特点
  • 技术参数



转炉结构

      转炉炉体由炉壳和炉衬组成。炉壳由钢板焊成,而炉衬由工作层、长久层和充填层三部分组成。工作层直接与炉内液体金属、炉渣和炉气接触,易受浸蚀,国内通常用沥青镁砖砌筑。长久层紧贴炉壳,用以保护炉壳钢板,修炉时长久层可不拆除。在长久层和工作层之间设充填层,由焦油镁砂或焦油白云石组成,其作用是减轻工作层热膨胀对炉壳的压力,并便于拆炉。

1.炉帽

      为了减少吹炼时的喷溅和热量损失以及炉气的排出,故炉帽的形状皆做成截圆锥形或球缺截圆锥形,其炉口均为正炉口,用来加料,插入吹氧管,排出炉气和倒渣。由于炉帽处于高温炉气区,直接受喷溅物烧损,并受烟罩辐射热的作用,其温度经常高达300*400+,在高温的作用下,炉帽和炉口极易产生变形。为了保护炉口,目前普遍采用通入循环水强制冷却的水冷炉口,这样既可减少炉口变形又便于炉口结渣的清除。为防止发生事故,水冷部分应加强维护。

水冷炉口有水箱式和埋管式两种结构。水箱式水冷炉口见图4-1-3,它采用钢板焊接结构,其水箱内焊有若干隔水板,使冷却水在水箱内形成一个回路,同时也起加强筋的作用。这种结构冷却强度较大,制造容易,但是由于焊口易开裂,因此安全性较差。

      埋管式水冷炉口如图4-1-4所示,它是把通冷却水用的蛇形钢管埋铸于铸铁中,这种结构冷却强度不如水箱式,但安全性和寿命均比水箱式高。

      水冷炉口可用楔与炉帽联结,但由于炉渣的粘结,往往在更换损坏了的炉口时不得不用火焰切割。因此,我国在中小型转炉较多采用卡板焊接的方法将炉口固接在炉帽上。

2.炉身

      炉身是整个炉子承载部分,皆采用圆柱型。出钢口通常设置在炉帽和炉身耐火炉衬的交界处。其位置、角度和长度的设计,应考虑出钢过程中炉内钢水液面;炉口和盛钢桶间的相互位置及其移动关系;堵出钢口方便否;能否保证炉内钢水全部倒完;出钢时钢流对盛钢桶内的铁合金应有一定的冲击搅拌能力等。在生产过程中,由于出钢口烧损较严重,为便于修砌、维修和更换,出钢口可设计短些。

3.炉底

      炉底有截锥型和球型两种。截锥型炉底制造和砌砖都较为简便,但其强度不如球型底好,故只适用于中小型转炉。球型炉底的优缺点与截锥型相反,故为大型转炉采用。

炉帽、炉身和炉底三段的联结有三种方式:死炉帽活炉底、活炉帽死炉底和整体炉壳。三种联结的型式与修炉方式有关,死炉底和整体炉壳都采取上修,而活炉底的则采取下修。
