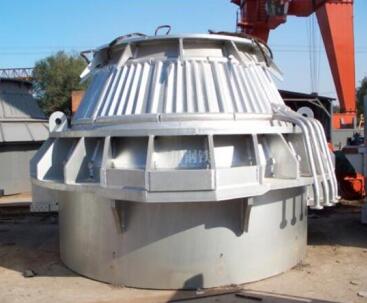

50吨转炉上段

  • 产品概述
  • 性能特点

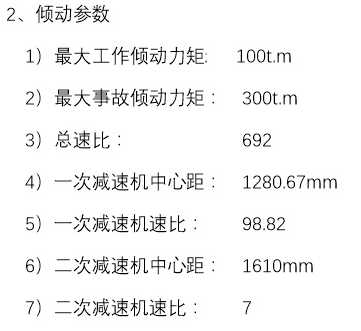

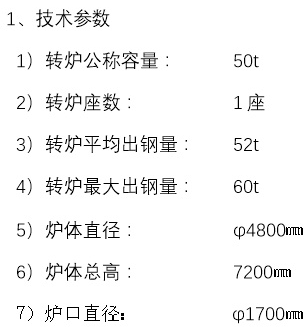

  • 技术参数



为了减少吹炼时的喷溅和热量损失以及炉气的排出,故炉帽的形状皆做成截圆锥形或球缺截圆锥形,其炉口均为正炉口,用来加料,插入吹氧管,排出炉气和倒渣。由于炉帽处于高温炉气区,直接受喷溅物烧损,并受烟罩辐射热的作用,其温度经常高达300*400+,在高温的作用下,炉帽和炉口极易产生变形。为了保护炉口,目前普遍采用通入循环水强制冷却的水冷炉口,这样既可减少炉口变形又便于炉口结渣的清除。为防止发生事故,水冷部分应加强维护。

水冷炉口有水箱式和埋管式两种结构。水箱式水冷炉口见图4-1-3,它采用钢板焊接结构,其水箱内焊有若干隔水板,使冷却水在水箱内形成一个回路,同时也起加强筋的作用。这种结构冷却强度较大,制造容易,但是由于焊口易开裂,因此安全性较差。

埋管式水冷炉口,它是把通冷却水用的蛇形钢管埋铸于铸铁中,这种结构冷却强度不如水箱式,但安全性和寿命均比水箱式高。

水冷炉口可用楔与炉帽联结,但由于炉渣的粘结,往往在更换损坏了的炉口时不得不用火焰切割。因此,我国在中小型转炉较多采用卡板焊接的方法将炉口固接在炉帽上。
