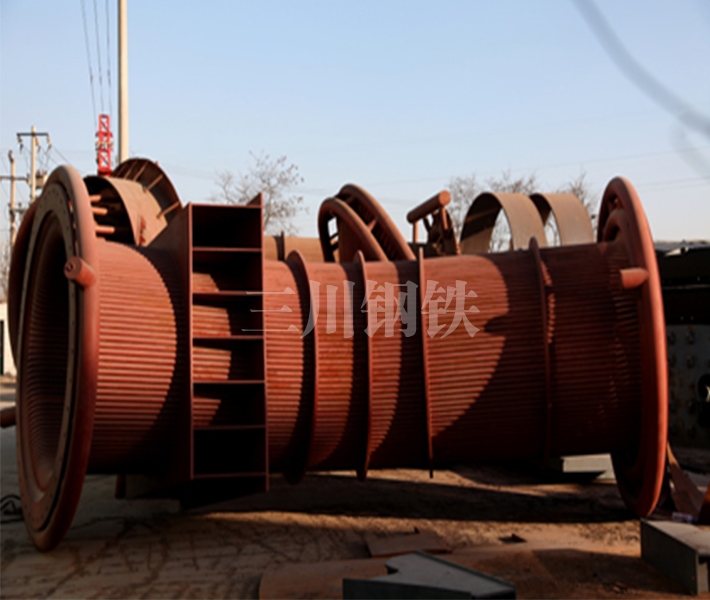

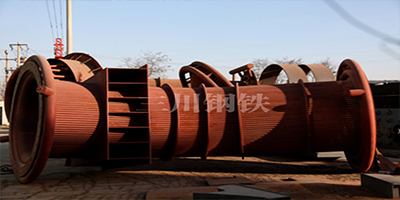

50吨转炉烟道1

  • 产品概述
  • 性能特点
  • 技术参数




转炉汽化烟道(也称为余热锅炉)是转炉炼钢的主要配套设备之一,该设备在工作时要大限度地收集高温烟气,承受高温度与剧烈频繁的温度变化,同时工况最为恶劣,最容易粘结喷溅的钢渣。

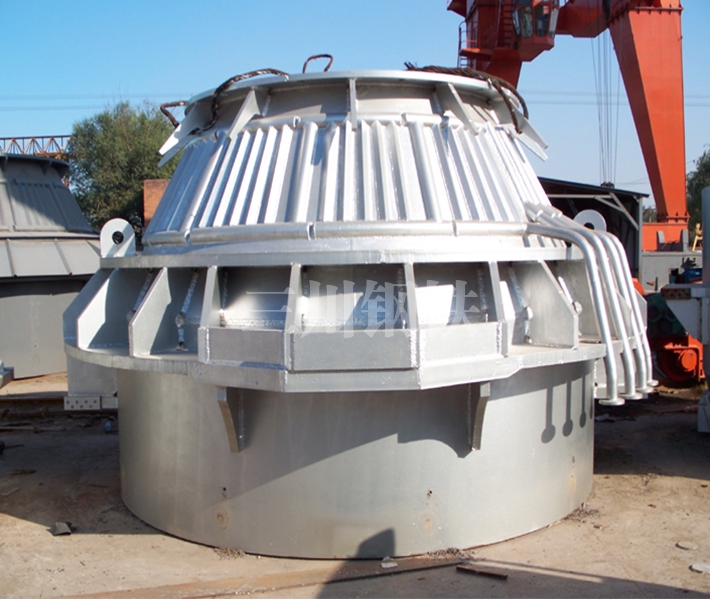

一种炼钢转炉用汽化冷却烟道,包括:活动烟罩、炉口固定段烟道、中间段烟道和末段烟道,活动烟罩置于转炉上方,活动烟罩、炉口固定段烟道、中间段烟道和末段烟道依次顺序连接,其特征在于:活动烟罩和炉口固定段烟道的上气泡和下联箱之间的循环水回路中增置一循环泵,炉口固定段烟道与中间段烟道之间采用膨胀节连接,中间段烟道与末段烟道连接处采用小直段斜弯管式连接结构,活动烟罩和炉口固定段烟道内表面涂有镍-铬涂层。本发明能使管内水流动始终保持充足、在烟道长度方向可以伸缩、能有效解决烟道平直段汽水分层问题和烟道内表面粘渣和烟气冲刷问题
